01 May FILTRO VCF

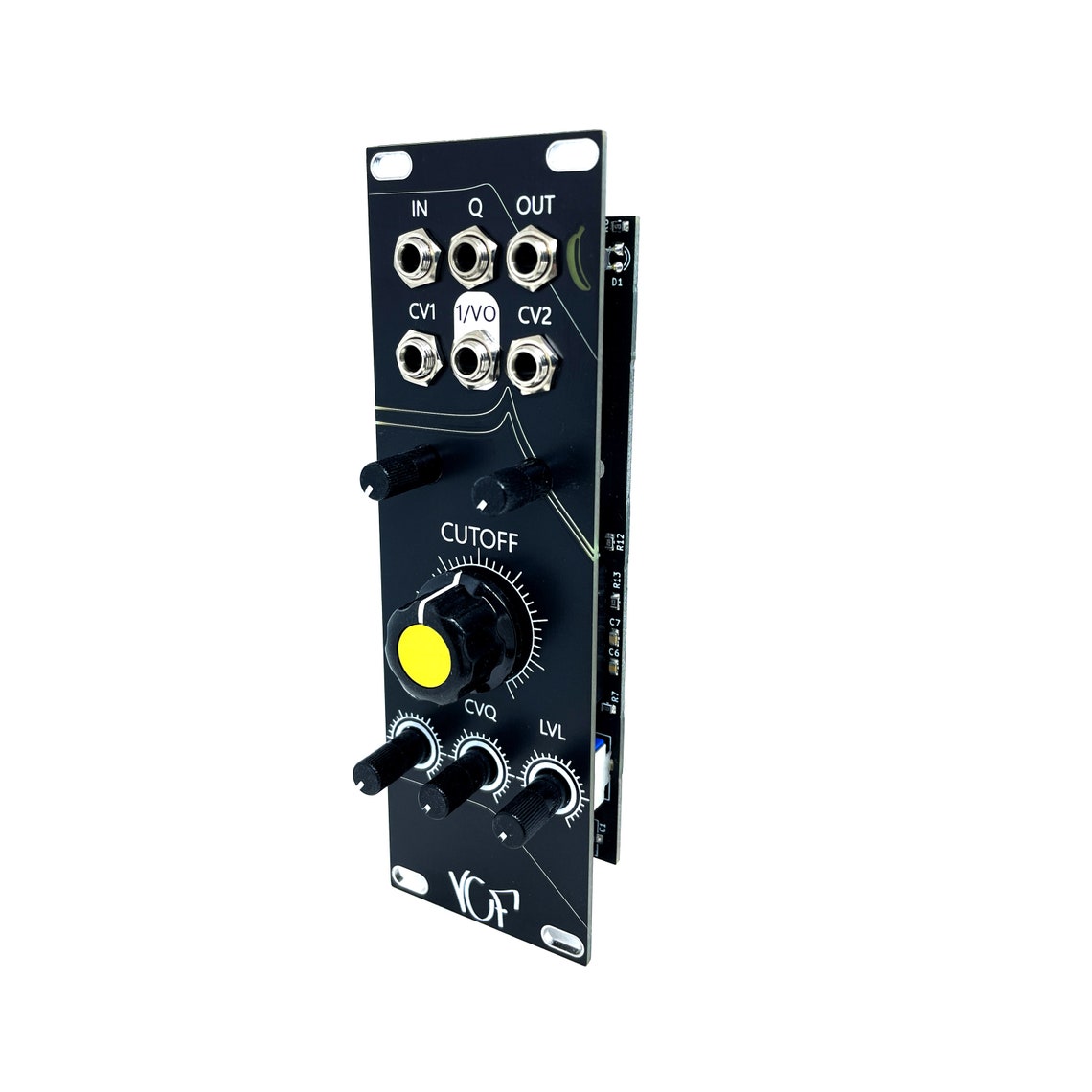

FILTRO CONTROLADO POR TENSION (VCF)
Un filtro controlado por voltaje (Voltage Controlled Filter, VCF) es un módulo en un sintetizador modular que se utiliza para modificar y dar forma al espectro de frecuencias de una señal de audio. Es uno de los componentes esenciales en la síntesis sustractiva y se utiliza para recortar o resaltar ciertas frecuencias de una señal de audio.
El VCF actúa como un filtro electrónico que permite el paso de ciertas frecuencias mientras atenúa o elimina otras. El parámetro principal que controla el VCF es la frecuencia de corte, que determina a partir de qué frecuencia las señales se verán afectadas. Por encima de la frecuencia de corte, las frecuencias se atenúan o se eliminan gradualmente, creando un efecto de filtrado. Por debajo de la frecuencia de corte, las frecuencias se dejan pasar sin cambios significativos.
El VCF puede tener diferentes tipos de respuesta en frecuencia, lo que afecta la forma en que las frecuencias se atenúan o se dejan pasar. Algunos de los tipos de filtros VCF comunes incluyen:
1. Filtro pasa bajo (Low-Pass Filter, LPF): Permite el paso de frecuencias por debajo de la frecuencia de corte y atenúa o elimina las frecuencias por encima de la frecuencia de corte.
2. Filtro pasa alto (High-Pass Filter, HPF): Permite el paso de frecuencias por encima de la frecuencia de corte y atenúa o elimina las frecuencias por debajo de la frecuencia de corte.
3. Filtro pasa banda (Band-Pass Filter, BPF): Permite el paso de un rango estrecho de frecuencias alrededor de la frecuencia de corte y atenúa o elimina las frecuencias fuera de ese rango.
4. Filtro rechaza banda (Notch Filter): Atenua o elimina un rango estrecho de frecuencias alrededor de la frecuencia de corte, dejando pasar las frecuencias fuera de ese rango.
Además de la frecuencia de corte, los VCFs a menudo tienen otros parámetros que se pueden controlar por voltaje, como la resonancia o la retroalimentación. La resonancia enfatiza las frecuencias cercanas a la frecuencia de corte, lo que puede generar un efecto de resonancia y dar un carácter distintivo al sonido. El control por voltaje permite modular estos parámetros y crear cambios dinámicos en el sonido en tiempo real.
En un sistema modular Eurorack, el VCF se conecta a otros módulos mediante cables de audio y cables de control. Los cables de audio transmiten la señal de audio que se filtrará, mientras que los cables de control permiten modular la frecuencia de corte, la resonancia u otros parámetros del filtro utilizando señales de voltaje generadas por otros módulos.
El filtro de 24dB es un tipo común de VCF que proporciona una atenuación de 24dB por octava.
El filtro VCF de 24dB se compone de un circuito de filtro que atenúa las frecuencias altas y deja pasar las bajas. La forma en que el filtro atenúa las frecuencias altas depende de la configuración del filtro. Los filtros de 24dB tienen una curva de atenuación más pronunciada que los filtros de 12dB, lo que significa que eliminan las frecuencias más altas de forma más rápida.
El circuito del filtro VCF de 24dB utiliza una combinación de componentes electrónicos, como resistencias, capacitores, diodos y transistores, para crear una curva de atenuación que atenúa las frecuencias altas y deja pasar las bajas. El circuito también utiliza un voltaje de control para ajustar la frecuencia de corte del filtro. El voltaje de control puede provenir de una variedad de fuentes, como un teclado, un LFO o cualquier otra fuente de voltaje.
El filtro VCF de 24dB se puede ajustar para controlar el ancho de banda del filtro y la cantidad de atenuación aplicada a las frecuencias altas. Esto permite al usuario ajustar la forma en que se filtra una señal de audio y crear efectos de barrido de filtro, que se utilizan comúnmente en la síntesis de sonido para crear efectos de barrido de filtro dinámicos y resonantes.
En resumen, un filtro controlado por voltaje (VCF) es un componente clave en un sintetizador modular que se utiliza para modificar y dar forma al espectro de frecuencias de una señal de audio. Permite el paso selectivo de ciertas frecuencias y atenúa o elimina otras. El voltaje de control se utiliza para ajustar la frecuencia de corte del filtro.
