ANEXO CAPITULO 8. ADSR

8.2 Generador ajustable

Proporciona las señales de control para los amplificadores amplificadores, osciladores y filtros para modular parámetros de sonido como la sonoridad, el tono y el timbre, este generador es el ingrediente indispensable para lograr un rendimiento superior en un sintetizador musical. Sólo se necesitan cuatro circuitos integrados y algunos componentes pasivos.

Cuando se activa o dispara, el generador produce una forma de onda que pasa por cuatro estados:

• Un ataque exponencial.
• Una caída inicial.
• Un sustain, o nivel estable.
• Un decaimiento final o liberación.

Cada uno de estos cuatro parámetros es continuamente variable, para que las formas de onda con una gran variedad de formas puedan ser generadas.

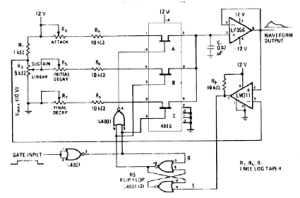

Las formas de onda se generan mediante la carga y descarga secuencial del condensador C, (ver figura). En funcionamiento general, C1 está conectado a una fuente de corriente o sumidero de corriente, según sea necesario, a través de los conmutadores analógicos MOS complementarios 4016. Estos interruptores se controlan mediante una lógica simple que se pone en marcha con el impulso de entrada de puerta. El funcionamiento disparado es posible añadiendo un multivibrador monoestable al circuito.

En el estado inactivo (entrada de puerta baja), el interruptor analógico C está encendido, los interruptores A y B están apagados y el flip-flop RS formado por dos puertas NOR 4001 se reinicia. El encendido de un pulso de puerta enciende el interruptor A y apaga C. En consecuencia, C1 se carga a través de R1 y R4, produciendo el segmento de ataque de la forma de onda. Observe que el buffer LM356 protege a C1 de una carga excesiva.

Cuando el voltaje a través de C1 alcanza V_max (determinado por el divisor de voltaje R1-R2), el comparador LM311 activa el flip-flop RS. Esta acción a su vez enciende B y apaga A. De este modo, se genera el segmento de caída inicial a medida que C1 se descarga a través de R5 y R6 hasta alcanzar la tensión de mantenimiento, cuyo nivel viene determinado por el ajuste del potenciómetro R3.

Al mismo tiempo, la salida del comparador ha pasado a nivel bajo, pero el flip-flop RS permanece activado hasta que el impulso de puerta pasa a 0 lógico, momento en el que el interruptor C se enciende. Así, C1 se descarga a través de R7 y R8 para producir la porción final de la onda, después de lo cual el circuito vuelve a su estado latente.
