ANEXO CAPITULO 5. Oscilador controlado por tensión (VCO)

5.1 VCO Simple.

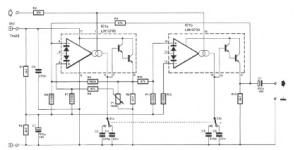

La frecuencia del oscilador sinusoidal que aquí se muestra viene determinada por una tensión continua, Uc, de 0-15 V. La distorsión en señales de salida de hasta 10 Vpp no es superior al 1%; cuando la salida se reduce con la ayuda de P1 a 1 Vpp, la distorsión cae por debajo del 0,1%. No se recomienda utilizar señales de salida por debajo de 1 Vpp porque el oscilador se vuelve inestable y dependiente de la temperatura. El oscilador consta de dos amplificadores operacionales de transconductancia (OTA) contenidas en un solo paquete. Sus entradas AMP-BIAS, pines 1 y 16, están conectadas en paralelo. Estas entradas pueden conducir las corrientes de salida en los pines 5 y 12 a valores pico de hasta 0,75 mA. El interruptor S1 permite ajustar la salida del oscilador en dos rangos: 6,7-400 Hz y 400 Hz a 23,8 kHz. El rango total necesita una tensión de control que varía de 1,34 V a 15 V. Cuando se modifica la frecuencia mediante una variación de Uc y no se modifica el ajuste de P1, la señal de salida puede distorsionarse. En otras palabras, la amplitud de la señal debe adaptarse a la frecuencia.
